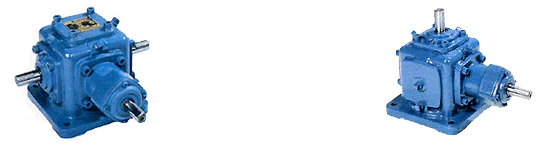

T系列螺旋錐齒輪轉向箱
齒輪轉向箱概述:
齒輪轉向箱又名換向器、轉向器,是一種動力傳達機構,是減速機中的一個系列,在工業領域有很廣泛的應用。轉向箱目前已經實現了標準化和規格多樣化。轉向箱可以正反運轉,低速或高速傳動平穩。轉向箱當速比不是1:1時,橫軸輸入、縱軸輸出為減速,縱軸輸入、橫軸輸出為增速。
結構機殼:高剛性FC-25鑄鐵鑄造;
齒輪轉向箱的齒輪:齒輪采用優質高純凈度合金剛20CrMnTiH滲碳淬火,及研磨而成;
主軸:軸類采用合金剛調質、高懸重負荷能力;
軸承:配備重負荷能力的滾錐軸承;
油封:雙封唇片的油封、兼具防塵及防漏油的能力;
潤滑:適當?shù)臐櫥褪褂?,可以發揮轉向箱的效率,并提高其運轉的壽命。
齒輪轉向箱的換油周期
a、初期使用二周或100-200小時,為初摩耗期,這之間可能有少許金屬摩耗粉粒,請務必清潔內部,并換新潤滑油。
b、長期使用時,每半年至一年或1000-2000小時更換一次潤滑油。
齒輪轉向箱的安裝:
a、轉向箱只能安裝在平的、減震的、抗扭的支撐結構上。
b、在任何情況下,不允許用錘子將皮帶輪、聯軸器、小齒輪或鏈輪等敲入輸出軸上,這樣會損壞軸承和軸。
齒輪轉向箱使用和維護:
a、轉向箱安裝后,檢查是否靈活。正式使用請必須進行空載試驗,在運轉正常的情況下,再逐步加載運轉。
b、轉向箱嚴禁超過額定載荷使用。
c、轉向箱在使用前和工作中應檢查油位是否正常。
齒輪轉向箱的結構、特性與反應:
機殼:高剛性FC-25鑄鐵鑄造;
齒輪:齒輪采用優質高純凈度合金剛20CrMnTiH滲碳淬火,及研磨而成;
主軸:軸類采用合金剛調質、高懸重負荷能力;
軸承:配備重負荷能力的滾錐軸承;
油封:雙封唇片的油封、兼具防塵及防漏油的能力;
潤滑:適當?shù)臐櫥褪褂茫梢园l(fā)揮轉向機的效率,并提高其運轉的壽命。
a. 初期使用二周或100-200小時,為初摩耗期,這之間可能有少許金屬摩耗粉粒,請務必清潔內部,并換新潤滑油。
b.長期使用時,每半年-一年或1000-2000小時更換一次潤滑油。
潤滑油種類:本產品潤滑油采用中國石油全效齒輪油90-120度,低轉速、輕負荷條件,建議采用全效齒輪油90度,重負荷、高溫的條件,建議采用全效齒輪油120度。
齒輪轉向箱技術參數:
可配單獨軸、雙橫軸、單縱軸、雙縱軸
速 比:1:1 、1.5:1、2:1、2.5:1、3:1
